Ključni tipi senzorjev generatorja in njihova bistvena namestitev

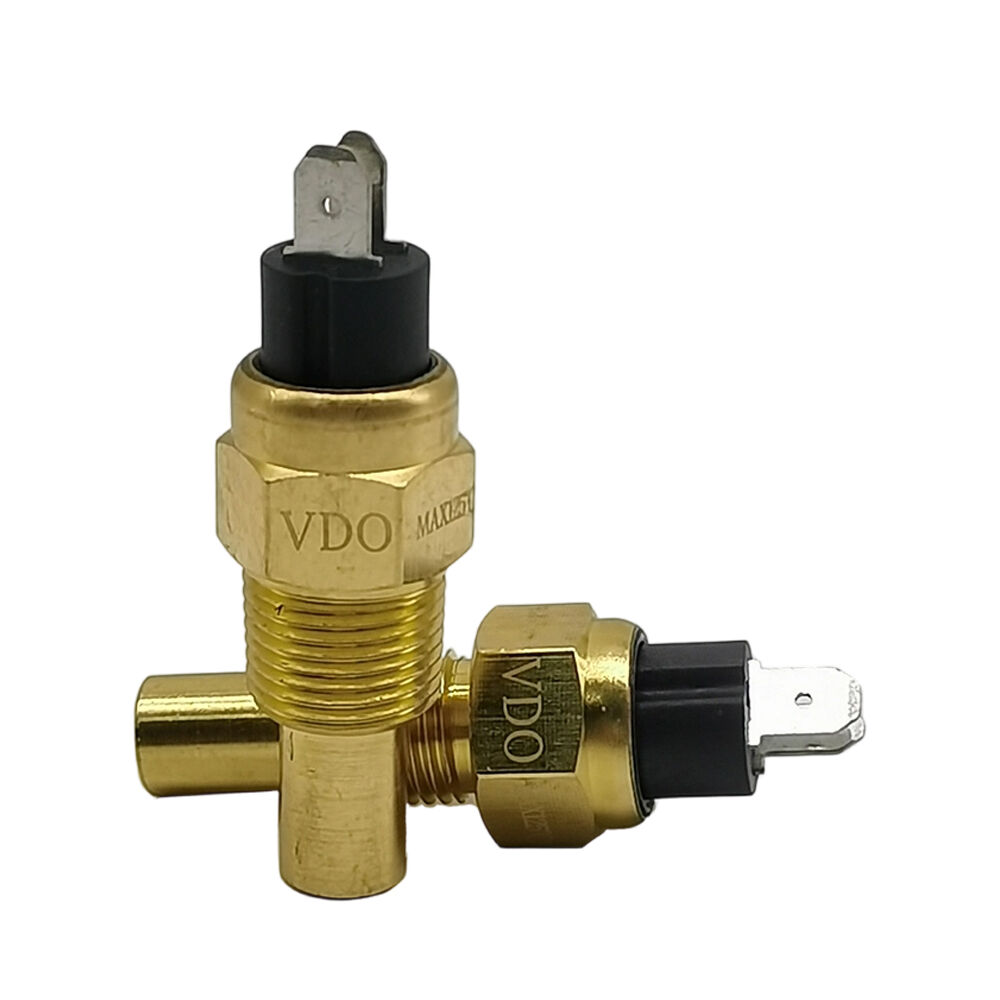

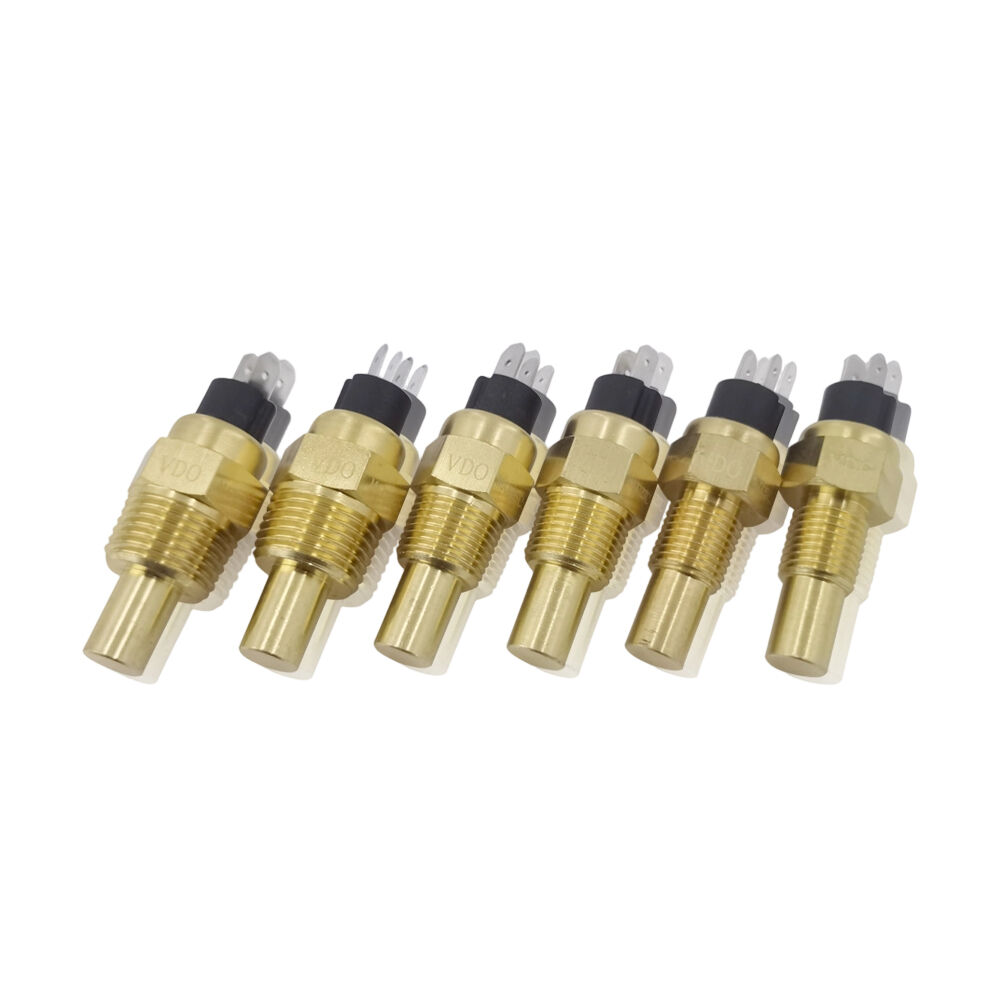

Senzorji temperature motorja in tlaka olja: namestitev blizu virov temperature in olja
Senzorji temperature motorja in tlaka olja igrajo vlogo pri določanju zanesljivosti generatorja. Temperaturni senzorji naj bodo nameščeni neposredno v tok hladilne tekočine in/ali na glave motorja za spremljanje temperature in jih je treba namestiti na razdalji manj kot 15 cm od zgorevalnih komor. Izogibajte se neposrednemu plamenu in/ali izpušnim plinom. Senzorji tlaka olja morajo biti nameščeni v glavnem mazalnem kanalu in na mestih z izjemno visokim tlakom, da zajamejo dejanski tlak sistema pri glavnem filtru. V skladu z NFPA 110 morata oba senzorja imeti toplotno izolacijo in biti pritrjena na način, ki preprečuje vibracije, ko temperatura preseže 51,7 °C.
Merjenje napetosti, frekvence in toka za obremenitev: namestitev za zajemanje ustreznih električnih parametrov
Za izogibanje odmiku pri merjenju in izgubi natančnosti v sistemu nadzora je kritična namestitev električnih senzorjev. Tokovni transformatorji obkrožajo vse trifazne vodnike na izhodu generatorja. Namestiti jih je treba neposredno za statorskimi navitji alternatorja in neposredno pred vsemi napravami za zaščito. Merjenje napetosti naj se izvede neposredno in neposredno za glavno napravo za zaščito izhoda. Merjenje frekvence naj se izvede na visokofrekvenčnem koncu nastavitvenih navitij alternatorja. Kadar je le mogoče, zagotovite vsaj 30 cm razmika za kable za visok tok, saj lahko sicer pride do zmanjšanja kakovosti signala pri namestitvi za do 2 %.
Senzorji temperature izpušnih plinov (EGT): namestitev, natančnost ter kompromisi med življenjsko dobo in toplotno odzivnostjo
Kompromis med toplotno občutljivostjo in življenjsko dobo je očiten pri namestitvi senzorjev za temperaturo izpušnih plinov (EGT). Senzorji EGT, nameščeni neposredno na izpušnem kolektorju, zaznajo toplotne signale najhitreje, v približno 0,5 sekunde, v primerjavi z 2–3 sekundami, ko so nameščeni nizvodno. Vendar pa so tudi izpostavljeni ekstremnim toplotnim ciklom s temperaturami, ki presegajo 1800 °F (~982 °C), kar zahteva uporabo materiala Inconel ali drugih zelo toplotno odpornih zlitin; poleg tega se pojavijo tudi 2–3 sekunde toplotnega zamika. Možno je tudi namestiti senzorje EGT nizvodno tako, da se izognejo dolgotrajnemu toplotnemu zamiku in pogojev toplotnega cikliranja nizvodno; optimalna razdalja med senzorjem in izpušnim izhodom je 18–24 palcev (tj. senzor je treba namestiti približno 18–24 palcev nizvodno od izpušnega izhoda, v navpičnem položaju ali v položaju »10« oz. »2« ur na izpušni cevi, pred katalizatorjem ali izpušnimi cevmi).
Predpisi in okoljski omejitve, ki urejajo namestitev senzorjev generatorja
Namestitev senzorjev generatorja mora biti takšna, da so senzorji lahko dostopni in jih je mogoče vzdrževati z minimalnim naporom (NFPA 110 in NEC člen 700). V kontekstu vremenskih razmer in namestitve naprav morajo biti tudi označeni na poltrajen način z njihovo funkcijo in varnostnimi omejitvami. Za zaščito naprav pred vlago in prahom je potrebno zagotoviti pokrovke z ustreznim stopnjem zaščite proti vdoru (IP), pri čemer mora biti najmanjša stopnja IP54 za nadzorovane okolja in IP66 za neposredno izpostavljenost zunanjemu okolju. Razdalja 45 cm med izpušnim kolektorjem (termično slikanje po navodilih NFPA) zagotavlja ustrezne toplotne razmere, ki ne povzročajo deformacije sistema ali napačnih meritev. V gradbenih okoljih mora tesnjenje preprečevati prodor delcev premera 50 mikronov in več (OSHA).
Kako lahko fizične namestitvene razmere omejujejo namestitev senzorjev: oviranje zaradi razmika, prezračevanja in ohišja.
Čeprav lahko fizične ovire omejujejo namestitev, se optimalna tehnična namestitev kljub temu izkaže za neizvedljivo. Namestitev servisnega koridorja širine 36 palcev v bližini generatorja – ki je vedno vroča cona in nevarna cona vibracij – lahko naredi optimalno namestitev senzorja neizvedljivo. Še posebej pri prezračevalnih potih večine zrakom hlajenih enot je morda treba žrtvovati nekatere optimalne namestitvene položaje v korist natančnosti merjenja. Kartezijanske jeklene nosilne grede, poleg tega pa tudi, paradoksalno, gorivne cevi in hladilne cevi, učinkovito izključijo številne možne namestitvene mesta. Elektromagnetna motnja, ki jo določa razdalja, kaže, da namestitev tokovnega senzorja v neposredni bližini jeklenih nosilnih gred povzroči pomembne motnje. Poleg tega zahteva namestitev senzorja, kadar je to potrebno, veliko strokovnosti in utemeljitve, saj gre za dejansko namestitev senzorja, ne pa za »teoretično« optimalno prakso; namestitev zagotavlja ne le simetrično toplotno stabilnost in vzdržljivost, temveč tudi celovitost signala.
Kompensacija integritete signala in sistemsko integracijo: odgovornost za funkcijo generatorja-senzorja.
Tako kot namestitev senzorja zahteva utemeljitev integritete signala, zahteva tudi zamenjava senzorja generatorja utemeljitev. Dokler je senzor ogrožen, je morda potrebno utemeljiti zamenjavo sosednjega generatorja, senzorja ali opreme. Signal morda ne bo prejet, in če ga je, morda ne bo izbrisan. Signal je definiran kot količina, najpogosteje dinamična, ki v primeru odpovedi ustvari senzor generatorja. Merilo dinamične količine ali odpovedi, ki temelji na ocenah standarda NEMA MG-010-1921 (10 mA), se zamenja. Pri poskusu utemeljitve njegovega odstranjevanja se lahko dejansko zahteva odpoved senzorja generatorja. Da se izognejo neustreznemu utemeljevanju zamenjave senzorja generatorja, lahko strukturna integriteta zahteva odstranitev sp
Robustna integracija sistema izboljša komunikacijo med nadzornimi plastmi. Poljski avtobusni protokoli, kot sta Modbus RTU in CAN bus, zahtevajo ujemajočo se zaključno impedanco, da bi zmanjšali odboje signalov in s tem preprečili izgubo paketov ter nihanje časovnih žig. Pri sistemih, ki so integrirani v sisteme za upravljanje stavb (BMS), zagotavlja validacijsko testiranje pri polni obremenitvi, da so časovne žige med seboj razlikovali največ 10 ms. To omogoča strankam učinkovito analizo zaporednih napak. Zaprta arhitektura sistema ter integracija korelacije in komunikacije zmanjšata lažne alarme za 73 %, kar je bilo ugotovljeno v poljski študiji NFPA 110. Prav tako zagotavlja diagnostiko doslednosti delovanja v različnih fazah obratovanja, kot so zagon, stacionarno stanje in prehodna stanja.
Preizkušeni vzorci namestitve senzorjev za generatorje na različnih merilnih lestvicah uporabe
Namestitev senzorjev generatorja je določena bolj glede na operativno pomembnost kot na velikost sistema ali obseg uporabe. Pri stanovanjskih sistemih manjših od 20 kW je najpogostejša enotočkovna nadzorna oprema, pri kateri so nameščeni senzorji za merjenje temperature, tlaka olja in napetosti. Do izhoda se vodi nezaščiteni signalni kabli. Pri komercialnih in zdravstvenih sistemih zahtevajo kode NFPA 99 dvojno rezerviranost na kritičnih vmesnikih za ločevanje napak, da se ohrani oskrba z električno energijo življenjsko pomembnih sistemov. Praksa rezerviranosti se sprejme za določitev pomembnosti ločevanja napak in še pomembneje za določitev največjega dovoljenega zamika sistema.
Pogosta vprašanja
Kje naj bodo nameščeni senzorji temperature motorja?
Namestiti jih je treba čim bližje zgorevalni komori, znotraj razdalje 6 palcev, za bolj odzivna in natančna merjenja. Izogniti se je treba neposrednemu plamenu ali izpušnim plinom.
Kako namestiti senzorje tlaka olja?
Za merjenje tlaka, ki ga ustvarja sistem, morajo biti senzorji za merjenje tlaka olja vgrajeni v glavne mazalne galerije oljnega sistema pred oljnim filtrom.
Kam se namestijo senzorji napetosti in toka?
Senzorji napetosti se namestijo med glavnim izhodnim preklopnikom in preklopnikom na razdelilni plošči, medtem ko se tokovni transformatorji namestijo okoli faznih žic na priključkih generatorja neposredno pod alternatorjem.
Kako sta v NFPA 110 in članku 700 NEC-a opisani oznake senzorjev?
Trajne in vremensko odporne oznake, ki navajajo funkcijo, intervale kalibracije in varnostne meje senzorjev, izpolnjujejo zahteve NFPA in NEC.
Kako lahko zagotovite, da ostane nespremenjena celovitost signalov vaših generatorjevih senzorjev?
Vijugaste parice z neprekinjeno zaslonko, ki je ozemljena na strani krmilnika, ter ločevanje žičnega voda senzorjev od močnih žic zagotavljajo, da ostanejo signali vaših generatorjevih senzorjev brez motenj.
